OTA产测屏蔽测试系统

电磁混响室|OTA非信令测试屏蔽箱|耦合测试系统

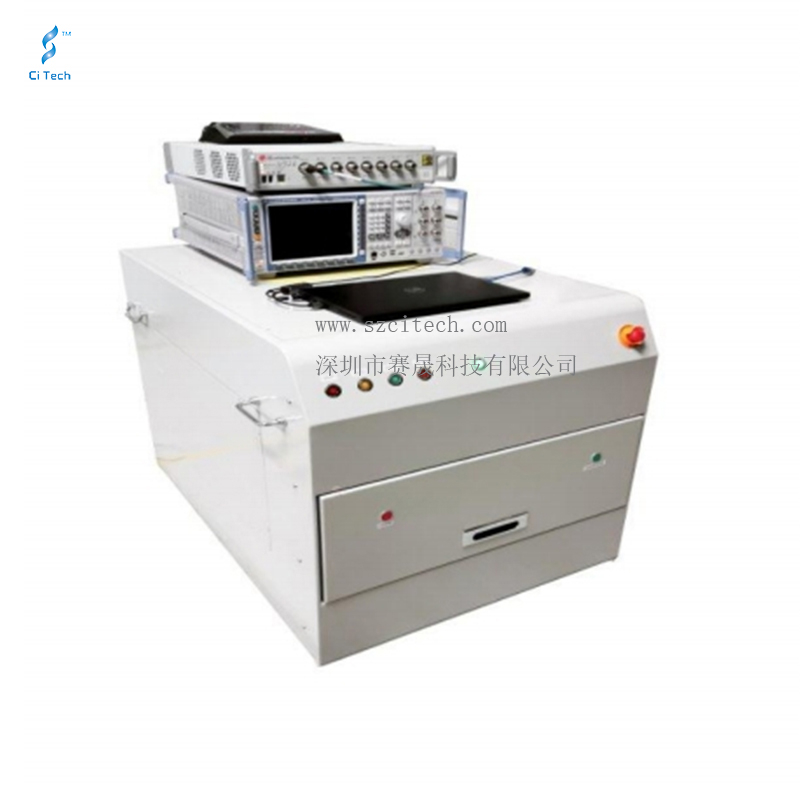

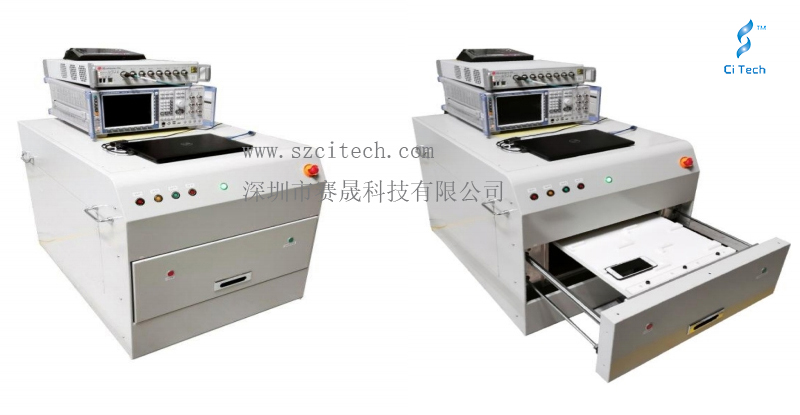

ST-RT100产测屏蔽箱是新一代产线OTA测试设备,能替代传统的产线耦合测试屏蔽箱 ,并最多能同时支持4个无线产品的并行测 试 ,ST- RT100用来做产线的非信令OTA测试,提供前所未有的极快的测试 时间 和非常高的测量准确性和重复性。

在线订购

1、产品特征

█ 产线OTA测试(非信令)

█ 尺寸:550mm (H) x 660 mm (W) x 950 mm(L) 最多支持4个被测件的同时测试

█ WLAN 802.11, GSM, WCDMA, LTE,Sub-6G, mmW 通过蓝牙或者wifi与被测件通讯

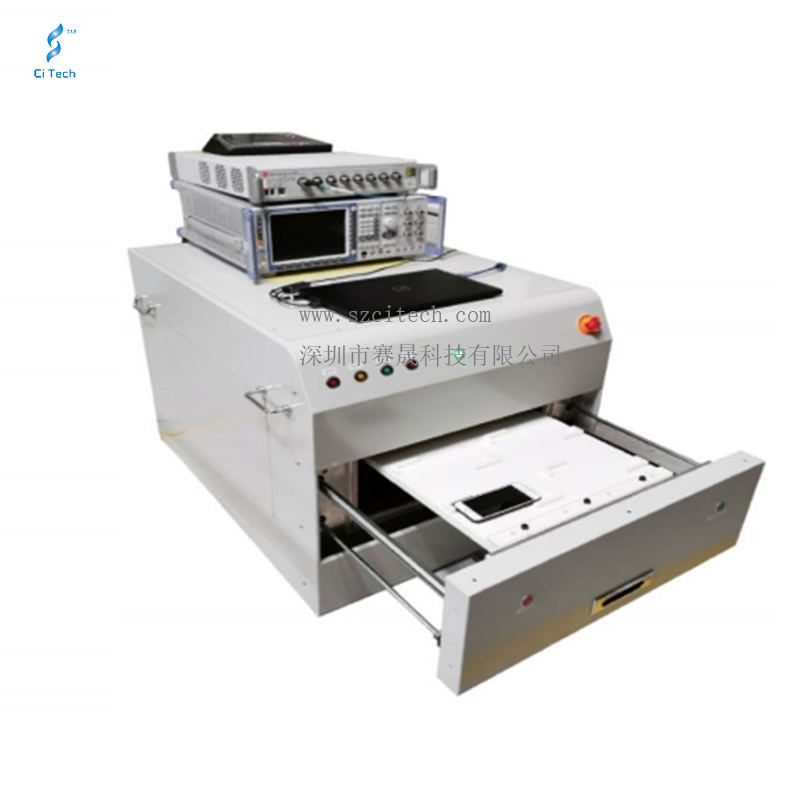

█ 气动抽屉式进出方式,支持自动化机械手取放 通过条码扫描实现被测件的控制连接

█ 完全的兼容R&S, Lite Point,NI and Anritsu 等仪器 简单的生产-工程师测试模式

█ 小型尺寸和带有轮子的便携系统

█ 支持客户定制化的测试脚本

█ 主电源: 100-240 VAC 50-60 Hz

█ 数据接口: USB,RS232,RJ45等

█ 隔离度: > 70 dB(600M-6GHz)

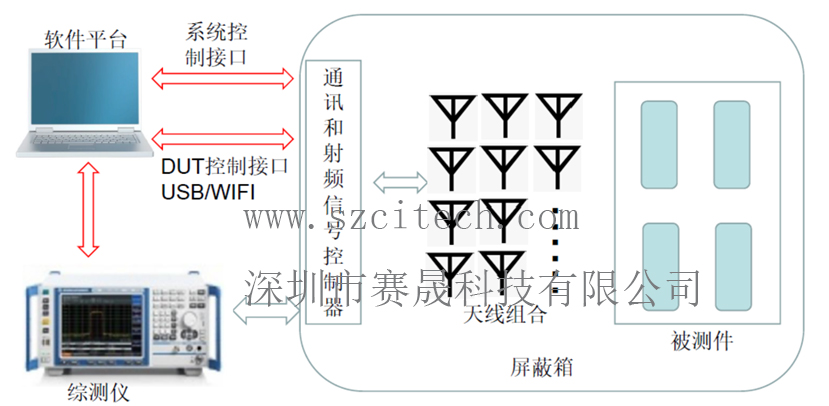

2、原理介绍

ST-RT100产测屏蔽箱结合了传统产线耦合测试屏蔽箱与实验室微波混 响 室 的特 征,为了达 到类似于传统的实验室微波混响 室效果,我们创新性的综合运用了多种新型搅模技术,以及优化算法。



3、产品优越性

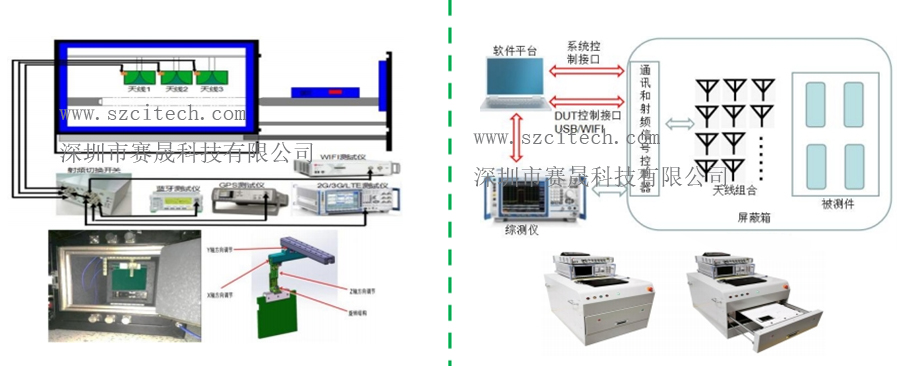

传统产线耦合测试屏蔽箱方案                                                                      新型 ST-RT100产测屏蔽箱方案

                                  ▼                                                                                            ▼



a、传统产线耦合测试屏蔽箱方案

问题点:

1,换机型经常要调整天线位置,转产时间长

2,所有机台天线位置很难调的一致,整线一致性 差,容易出现误测误判,功率不准或者天线缺陷未 检出,不良机出货导致品质客诉

3,当被测产品天线过多时(5G手机普遍有10个左 右或以上天线),无法一站测完,需要分站测试

4,维护成本高,需要较多维护技术人员

提升:

1,换机型不用调整任何天线相关机构,简单调整通用 夹具限位即可,转产非常方便和快速

2,准确性和重复性更高,测试结果更接近标准研发实 验室暗室结果,更能准确地判断出不良品

3,测试效率更高,不受被测产品天线个数限制即不需 要分站测试,而且能同时测试4个被测产品,相比以前 产线方案能节省一半以上的仪表投资

,维护成本低,减少维护技术人员

案例:某客户一条产线用了

案例:某客户一条产线用了2台该新型ST-RT100产测屏蔽箱,误测率降低了90%,产品天线问题相关客诉 由之前的一周一次减少到零;综测仪少投资了2台,并减少一维护人员,合计约节省投资50W
