音频测试配件系列

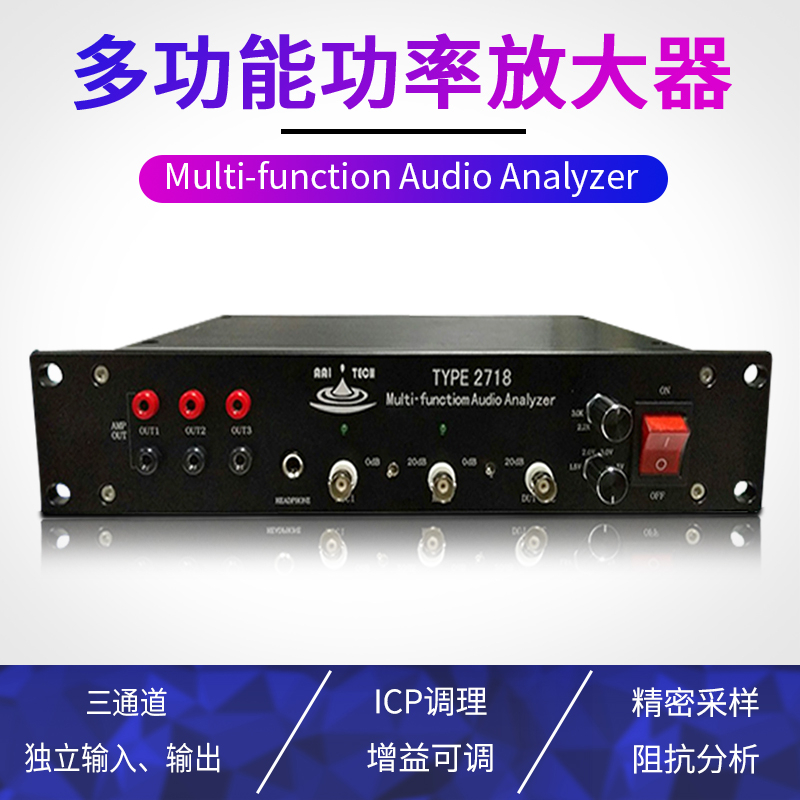

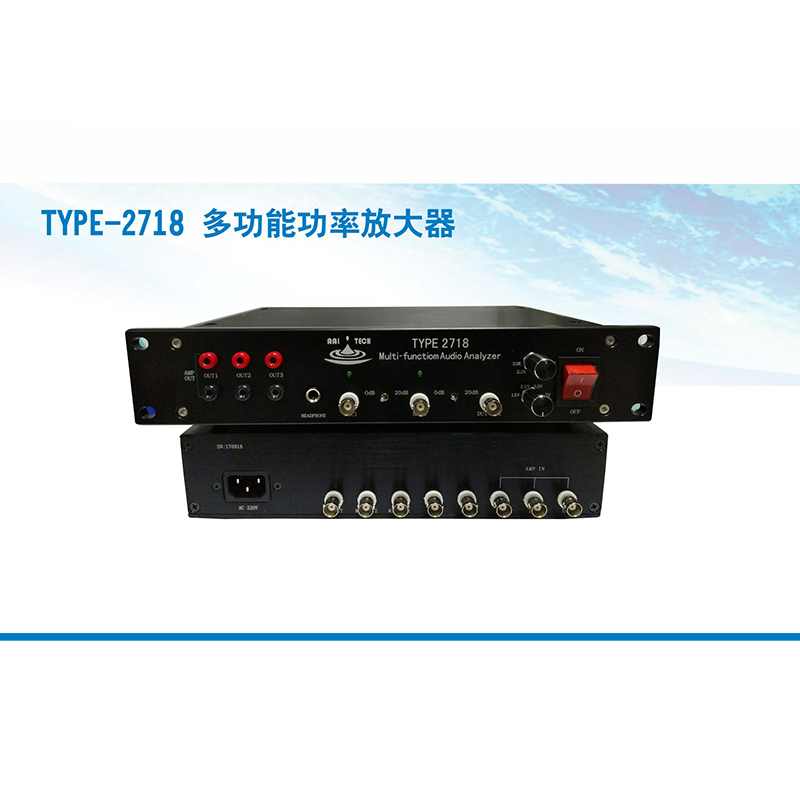

多功能音频放大器 型号:TYPE-2718、音频播放器、音频测试

主要用途:

用于Sound check电声测试系统、Trust system电声测试系统、NTI电声系统、LMS系统、B&K系统等电声检测仪器的功率放大器。

驱动扬声器、耳机、受话器和人工嘴及标准音源等电声测试仪器。

带采样精密电阻,用于阻抗测试。

为声学和噪声振动检测仪器提供功率放大及调理。

专业音频纯音放大或喇叭寿命试验用功率放大,可选配多通道寿命试验。


在线订购

2、特性:

三通道独立输入、输出。

每一通道增益独立可调。

采样阻抗大小可选择。

任意选择传声器接口ICP供电或其他供电方式。

传声器接口适用于B&K传声器、ACO传声器、PCB传声器等众多国内外品牌。



3、技术规格:

频率范围:同步输入信号

频率响应: 10Hz-40 KHz/1W ±0.1 dB

采样电阻: 可任意选择.

信噪比: 65 dB

正弦波失真度:≤ 0.8 %( 8Ω负载)

总谐波失真(THD): ≤0.08% re 1KHz/1W

信道隔离: 90 dB

幅频平坦度:≤ 1 %

负载调整率:≤ 3 %

输出最大功率: 25W

输出最大信号电压: 15 V rms

输入阻抗: 15 K ohm

输出阻抗: 4 ohm

电源: AC 220-240V/ 50-60Hz

重量: 3 Kg

尺寸(长×宽×高): 330×180×68 mm

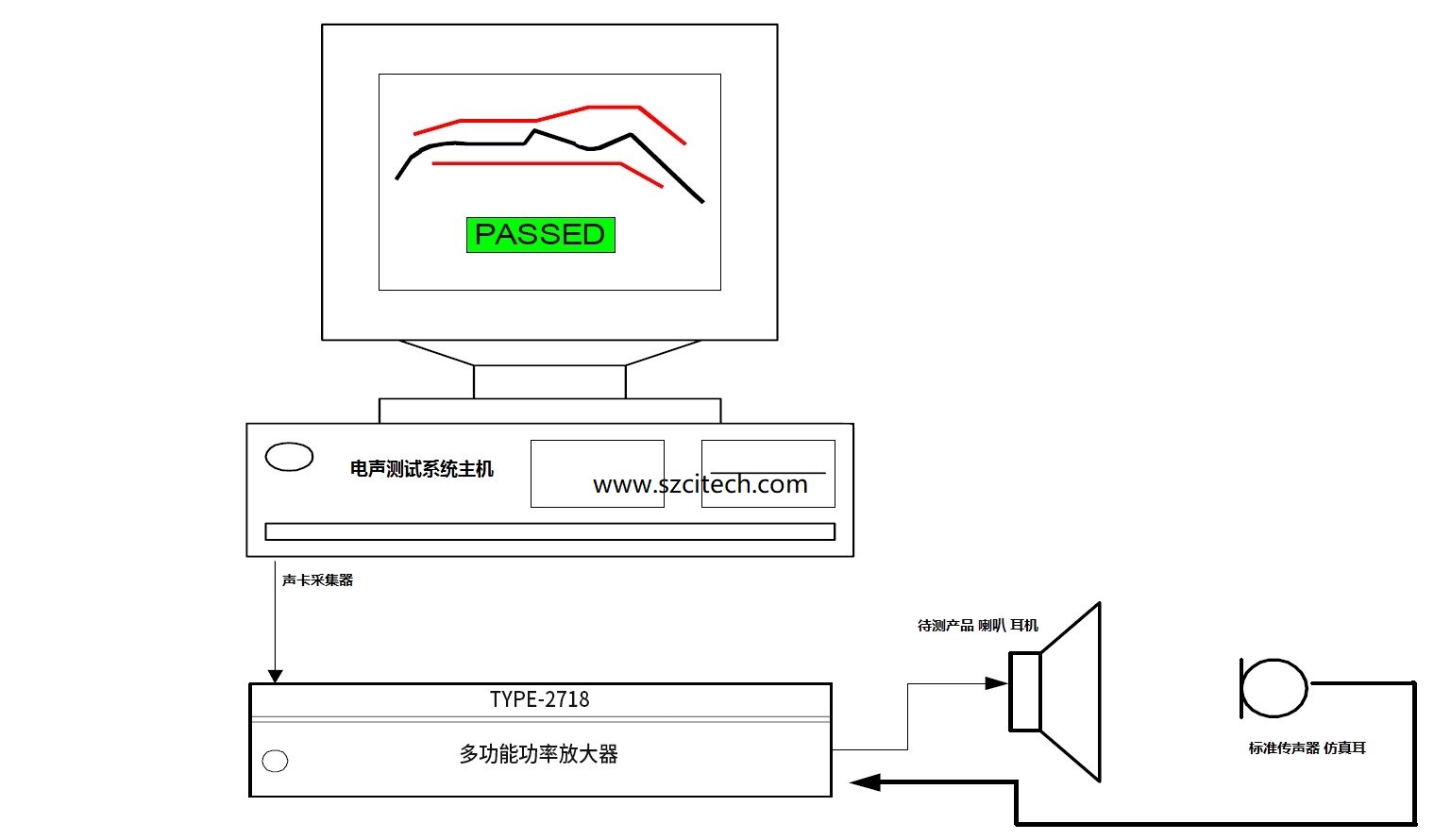

4、以声学测试软件为例。该功率放大器运行简图如下:





5、工作条件

( 1)电源电压 : AC 220V± 5% 50Hz± 2Hz

( 2)工作环境:温度 0 ~ 40 ℃,湿度≤ RH90%

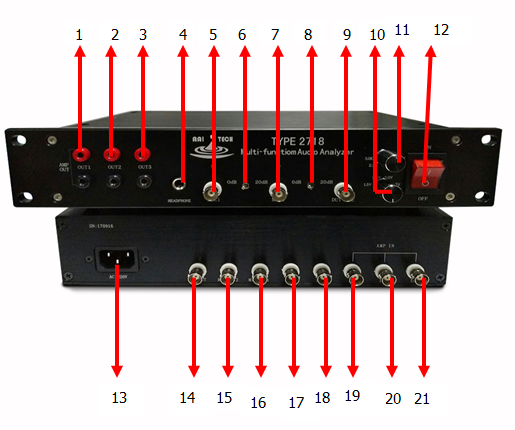

6、面板示意图


7、面板说明

AMP OUT1:输出通道,可接耳机喇叭或单体喇叭,做信号输出通道使用。

AMP OUT2:输出通道,可接耳机喇叭或单体喇叭,做信号输出通道使用。

AMP OUT3:输出通道,接仿真嘴或其他发声源,做咪头测试信号源使用。

HEADPHONE:6.5立体声耳机输出通道。

MIC1:输入通道,提供ICP  24V供电,可接麦克风或仿真耳,用做信号输入通道使用。

第5步说明中的输入通道增益调节,可调0~20dB。

MIC2:输入通道,提供ICP  24V 供电,可接麦克风或仿真耳,用做信号输入通道使用。

第6步说明中的输入通道增益调节,可调0~20dB。

DUT MIC:输入通道,可提供咪头供电与咪头信号输入,可接待测单体咪头,用作测试咪头输入通道。

第9步说明中的输入通道待测咪头电压调节按钮,可调1.5V~2.0V~3.0V~4.5V,共四个档位。

第9步说明中的输入通道待测咪头电流调节按钮,可调0.68K~1.5K~2.2K~3.0K,共四个档位。

总电源开关,可控制功率放大器供电。

AC 220V:电源输入插座,可接受电压:AC 220V± 5% 50Hz± 2Hz。

DUT MIC:待测咪头信号输出通道,对应第9步说明中的咪头信号输入通道。

MIC OUT2:信号输出通道,对应第7步说明中的麦克风或仿真耳信号输入通道。

MIC OUT1:信号输出通道,对应第5步说明中的麦克风或仿真耳信号输入通道。

IMP2:阻抗盒通道,为第2步说明中的输出通道为检测通道。

IMP1:阻抗盒通道,为第1步说明中的输出通道为检测通道。

AMP  IN3:外部信号输入通道,对应第3步说明中,仿真嘴或其他发声源的信号输入通道。

AMP  IN2:外部信号输入通道,对应第2步说明中信号输出通道的信号输入通道。

AMP  IN1:外部信号输入通道,对应第1步说明中信号输出通道的信号输入通道。



8、开/关机

( 1)开机前,请先检查电源是否与本仪器要求相符,并将电源插入第13步说明中的电源输入插座;


( 2)将说明中第12步说明中的板总电源开关拨到“ I”,此时前面板的总电源开关的灯应常亮,功率放大器开机;


( 3)将前面板的总电源开关拨到“ O”,并拔掉插头,功率放大器关机。


注意:为保证本仪器的技术指标,不可快速开关机,应间隔5至10秒。

备注

1、功率放大器 1台

2 电源线  1条
