赛晟科技100dB屏蔽箱测试过程

赛晟科技100dB屏蔽箱测试过程

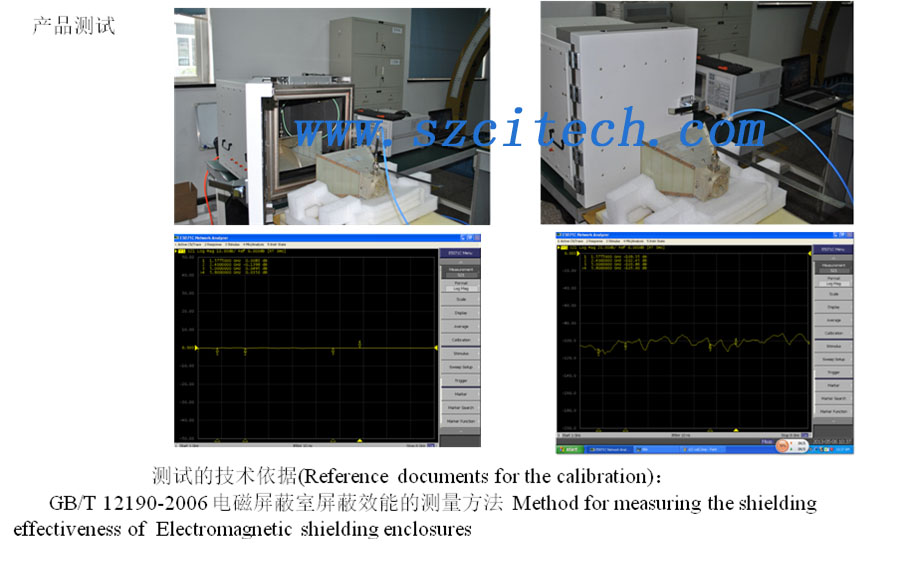

   本次测试的技术依据(Reference documents for the calibration)：

   GB/T 12190-2006 电磁屏蔽室屏蔽效能的测量方法 Method for measuring the shielding effectiveness of Electromagnetic shielding enclosures

  本次测试所使用的主要测量标准(Main measurement standards used during the calibration)：

名称

    Description

    网络分析仪/E5071C

    双脊喇叭天线/1GHz-18GHz

测试过程

开门测试初始数值 （两个天线测试距离固定300mm

测试初始值（S21为  -18dB左右   )    校准归零  （方便计算屏蔽效果)

正面关箱测试

左侧面

右侧面

后面接口部分测试

后面接口面屏蔽测试数据（衡量一个屏蔽箱的屏蔽效果最好的方法是测试其接口面-带线测试，这个地方整个箱体屏蔽效果最薄弱的地方）

测试数据分析

       网络分析仪E5071C 两端口最大隔离度为-123dB (厂家指标)  ，综合我们在未归零的情况下两个喇叭天线在相距300mm的距离S21 数值 1GHz-6GHz 约为-18dB 到-20dB      所以我们接口面的屏蔽效果基本上已经达到仪表的最大隔离度，而在正面两个侧面的隔离度已经超过仪表的两个端口最大隔离度（爆表啦）。 如果要测试超过110dB 以上的屏蔽效果的 需要用信号源 和频谱仪表来测试。
