全自动屏蔽箱

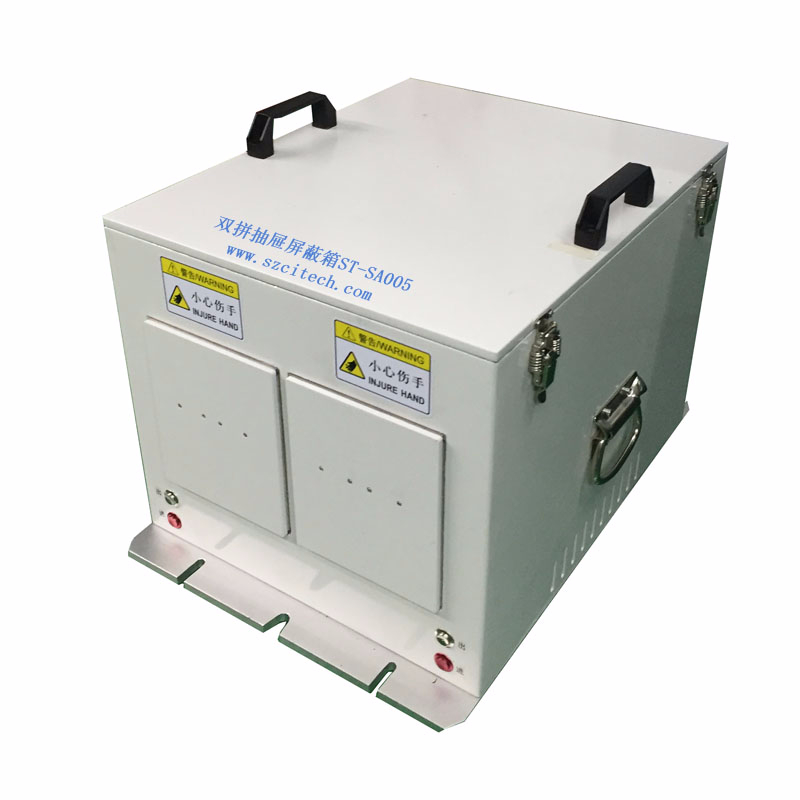

ST-SA005双拼抽屉式屏蔽箱

1.为无线通讯产品提供高效隔离的测试环境,避免公网信号的干扰,如手机,Wi-Fi模块和其他电子产品测试;

2. EMC和EMI测试;

3.下载/校准测试;

4. RF功能的相关测试,如发射机辐射功率测试、接收机灵敏度测试;


在线订购



ST-SA005射频屏蔽自动测试台适用于各种小型及微型通讯产品及无线产品的射频校准或耦合测试,为被测产品提供无干扰的测试环境。*WLAN IEEE802.11A,B,G.N, IEEE802.16 WIMAX测试;GSM,CDMA, WCDMA,TD-CDMA,LTE手机测试;Bluetooth, RFID, ZigBee测试;GPS,PDA,对讲机测试。

1.为无线通讯产品提供高效隔离的测试环境,避免公网信号的干扰,如手机,Wi-Fi模块和其他电子产品测试;

2. EMC和EMI测试;

3.下载/校准测试;

4. RF功能的相关测试,如发射机辐射功率测试、接收机灵敏度测试;

全面的无线通讯测试解决方案,服务于DAB/DMB、GSM、GPS、LTE、Wi-Max、 CDMA、CDMA2000、WCDMA、TD-SCDMA、3G/4G/5G手机、WLAN、Bluetooth、PDA、Reflex、Wi-Fi   Phone, UWB, Zigbee, RFID, TD-SCDMA等高端技术领域。

产品特点:


1.隔离外部基站信号、外部干扰信号。
2.吸收箱内射频信号,降低干扰。
3.降低人员的影响,测试更精确。
4.节省操作时间,提高工作效率。
5.双通道测试,隔离相邻测试设备的干扰。
6.多种测试流程的整合,简化流程提高效率。

7. 可靠的高射频屏蔽性能到6G

8.具有所有数据线和电源线的抗电磁干扰处理

9.操作模式:自动/气动  可实现手动和自动模式的切换(RS232)

10. 容易实现客户定制而满足多样的测试要求,较轻便,方便移动和维护

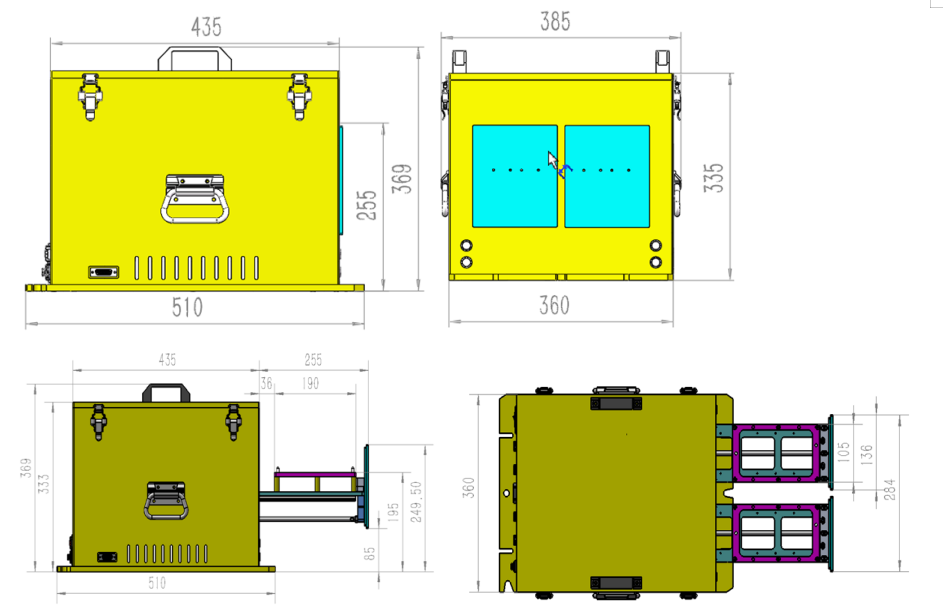

箱内尺寸

(L)245*(W)*118*(H)92mm

箱体尺寸

(L)435*(W)*360*(H)335mm

外观尺寸

(L)510*W385*(H)385mm

屏蔽效果(Shielding   Isolation)

800MHz~6GHz70dB

屏蔽材料Shielding   Material

吸波泡棉Microwave   Absorber

箱体材料(Material)

铝板

重量

42.5KG(含箱体,滑台,屏蔽器件,电气控制部分等线材)

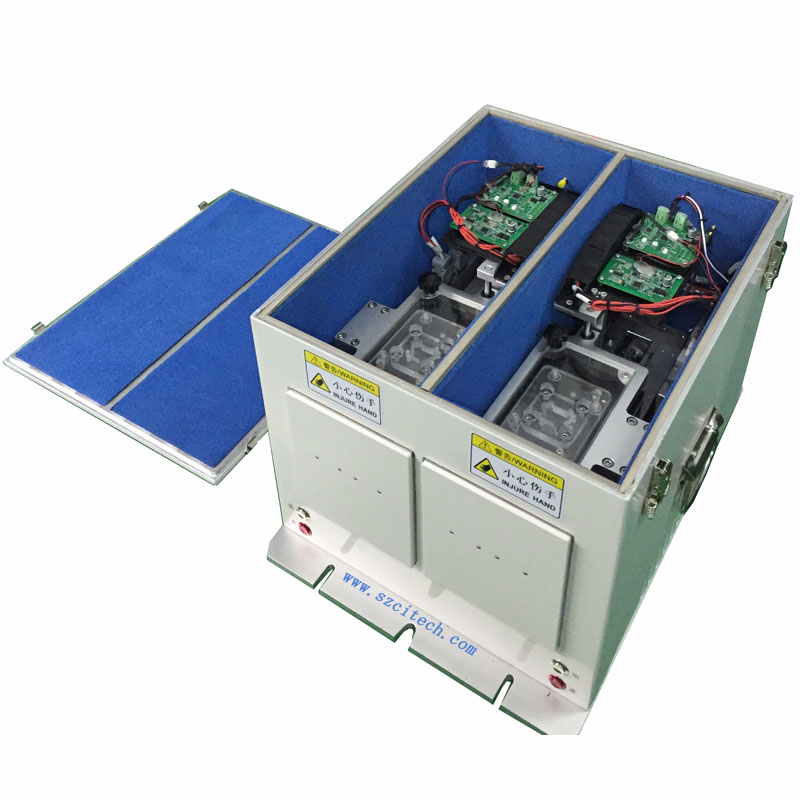

结构特征

双仓/双通道

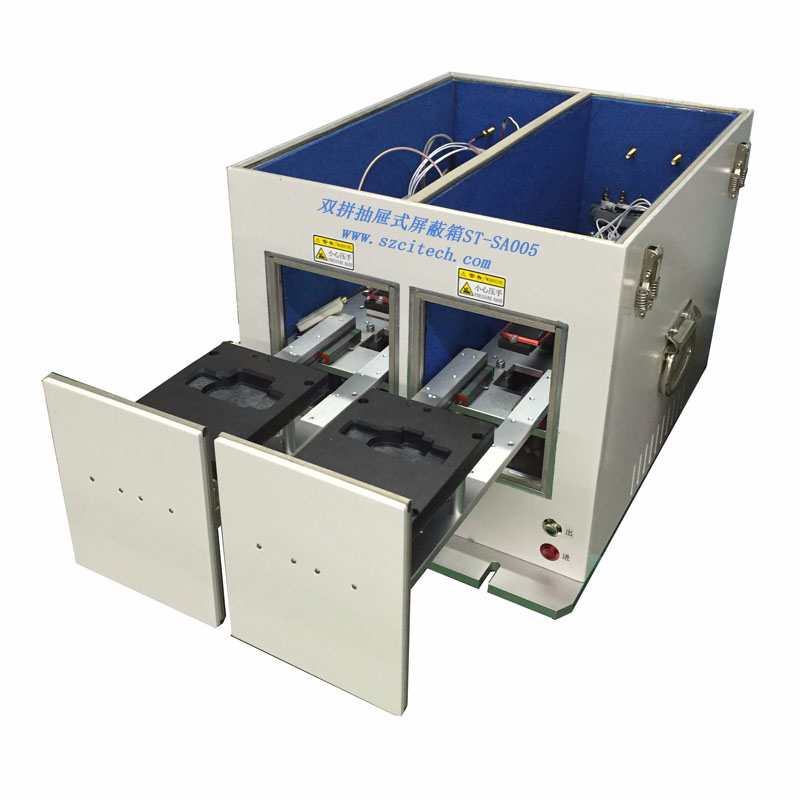

行程

245mm

通讯端口

标准网络接口

供电方式

220v

表面颜色Surface   Color

米白色Grey   white )(根据客户提供色版)

通讯接口

SMA-SMA

12个(单仓6个)可选择其他类型

进气口

1个(共用1个)

RS232通讯口

2个(单仓1个)

DB25

2个(单仓1个)

USB

2个(单仓1个)

DB9

2个(单仓1个)

电源开关

1个(共用1个)

AC220V电源口

1个(共用1个)


PS:

★  以上所有尺寸,箱体外形公差±1MM,其余标注公差±0.1MM。



★  滑台打开后,夹具支撑板平面要求与底板的垂直度为≤0.15MM



★  滑台打开后,夹具支撑板平面要求与底板平面度≤1°



★  滑台在手动或者自动同时打开时,要求 2 个单独门在同时完全打开时,时间相差≤0.5S.同时完全打开时,2 个门前后距离差≤0.5MM.



★气缸的缓冲需调节到保证主板在运动过程中,尤其是在达到最大完全打开状态时,被测产品不会因为震动在夹具内产生位移或震出夹具固定槽外



★ 上下压合及前后运动的气缸,连接到负载后,重复运动精度需保证在±0.1MM.
