全自动屏蔽箱

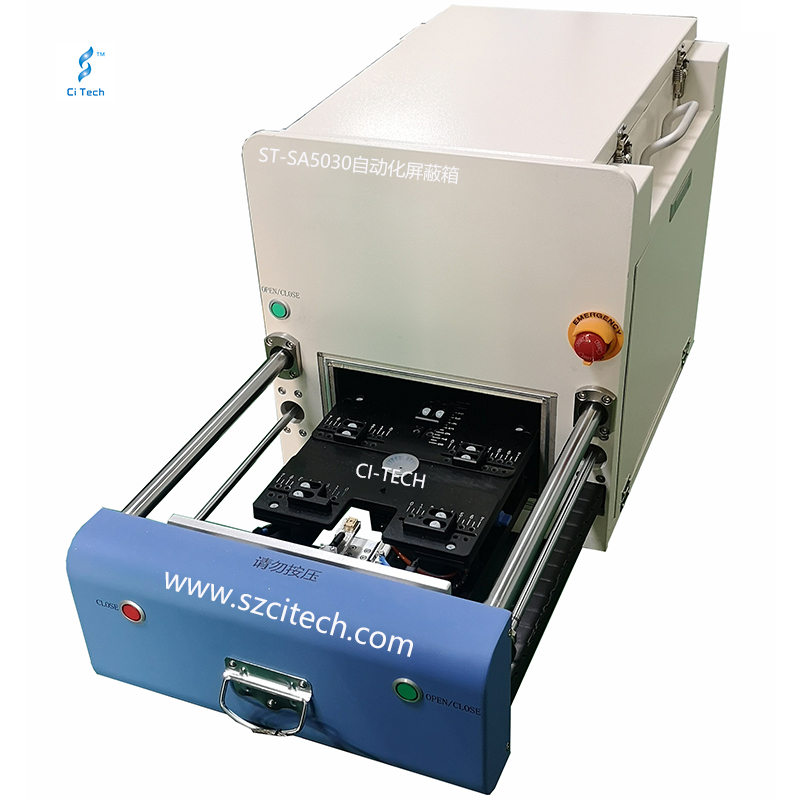

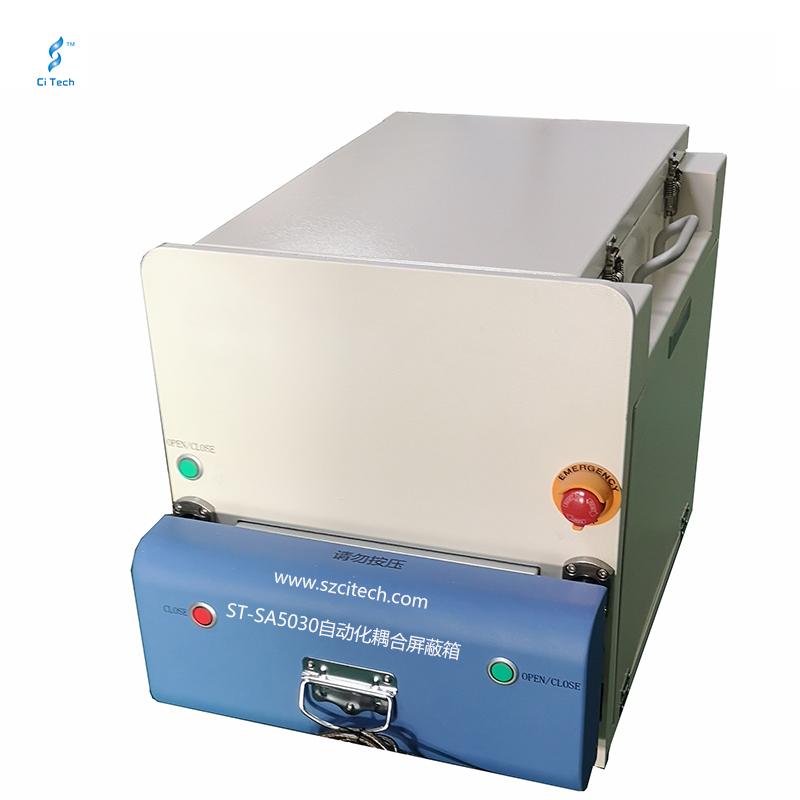

ST-SA5030自动化耦合屏蔽箱/手机耦合屏蔽箱

· 应用于手机、网关、智能硬件、智能模块等终端通信产品生产制造的自动化测试;

· 支持通信产品天线的近场测试和远场测试,实现天线一致性测试和天线性能测试;

· 支持2G、3G、4G、WIFI、BT、GPS等制式的天线耦合测试;

· 采用标准化屏蔽箱设计,大于80dB的屏蔽效果,为终端通信产品提供稳定的测试环境;

· 采用通用自动化夹具设计,支持多规格通信产品测试。

手机耦合屏蔽箱(可两天线和三天线)  万能夹具尺寸(L)180mm*(W)150mm(最大满足8寸产品)

在线订购

全面的无线通讯测试解决方案,服务于DAB/DMB、GSM、GPS、LTE、Wi-Max、 CDMA、CDMA2000、WCDMA、TD-SCDMA、3G/4G/5G手机、WLAN、Bluetooth、PDA、Reflex、Wi-Fi Phone, UWB, ZigBee, RFID, TD-SCDMA等高端技术领域。



主要功能和适应范围:

· 应用于手机、网关、智能硬件、智能模块等终端通信产品生产制造的自动化测试;

· 支持通信产品天线的近场测试和远场测试,实现天线一致性测试和天线性能测试;

· 支持2G、3G、4G、WIFI、BT、GPS等制式的天线耦合测试;

· 采用标准化屏蔽箱设计,大于80dB的屏蔽效果,为终端通信产品提供稳定的测试环境;

· 采用通用自动化夹具设计,支持多规格通信产品测试。

功能简述

设备由射频信号屏蔽箱体和自动测试夹具组成,取代了人工检测天线,解决了人工作业操作而带来的判定标准模糊、效率低等问题。支持2G、3G、4G、WIFI、BT、GPS等制式的天线耦合测试,保证测试产品品质。
具体测试项由测试工具定义,一般有如下测试项:

通信产品天线测试项目
2G测试TX:Power
Freq  Error
RX:RSSI
(GSM850 ;GSM900 ;GSM1800;GSM1900.etc)
3G测试TX:Power
RX:RSCP
(WCDMA_B1 ;WCDMA_B2 ;WCDMA_B4 ;WCDMA_B5 ;WCDMA_B8;TD-SCDMA;CDMA 2000;GPRS .etc )
4G测试TX:Power
RX:RSCP
 (LTE_B1 ;LTE_B2;LTE_B3 ;LTE_B4 ;LTE_B5 ;LTE_B7 ;LTE_B8 ;LTE_B17;LTE_B20 ;LTE_B28 ;LTE_B34 ;LTE_B38 LTE_B39 ;LTE_B40 ;LTE_B41 .etc)
4G分集测试RX:RSRP
 (LTEDiv_B1 ;LTEDiv_B2 ;LTEDiv_B3 ;LTEDiv_B4 LTEDiv_B5 ;LTEDiv_B7 ;LTEDiv_B8 ;LTEDiv_B17  LTEDiv_B20;LTEDiv_B28;LTEDiv_B34 ;LTEDiv_B38 LTEDiv_B39 ;LTEDiv_B40 ;LTEDiv_B41 .etc)
WIFI测试TX:Power
RX:RSSI
11a,b,g,n ,ac.etc
GPS测试CN0(GPS1.575G; CNRModeCNR.etc)
BT测试TX:Power


技术参数:

工作尺寸(Inner Working)

(L)370mm x(W) 275mmx(H) 365mm

外形尺寸(outer Dimension)

(L)540x(W)380x(H) 415mm

屏蔽效果(Shielding Isolation

800MHZ-3GHZ>80DB,3GHZ-6GHZ>70DB

屏蔽材料Shielding Material

吸波泡棉Microwave Absorber

箱体材料(Material

铝板+钣金焊接

万能夹具尺寸

(L)180mm*(W)150mm(最大满足8寸产品)

表面颜色Surface Color

白色+蓝色 white&blue   ( 可以根据客户要求定制)

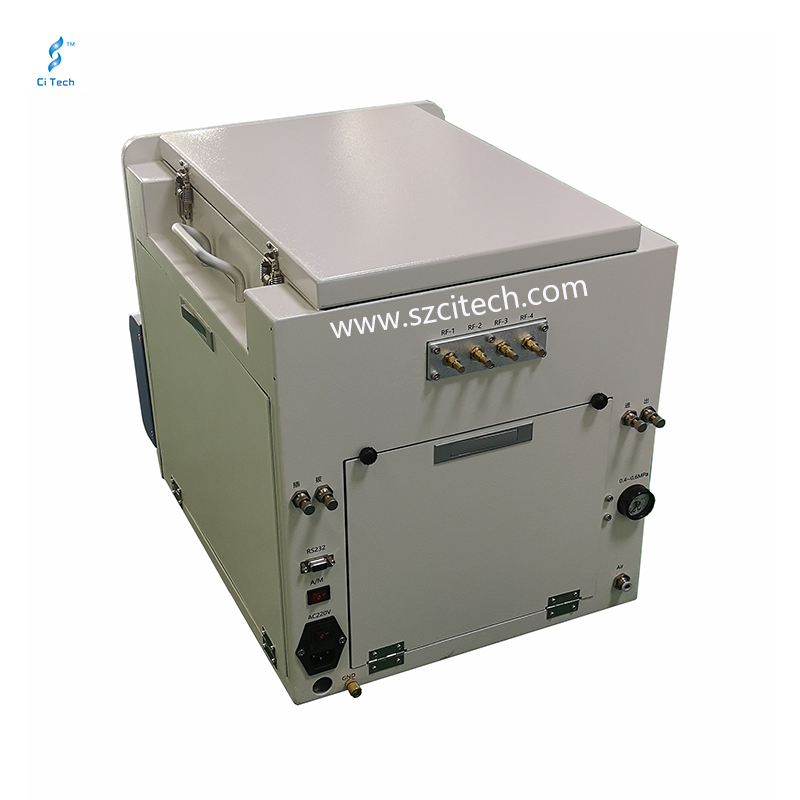

连接端口I/O Connectors

SMA*4,RS232*1, USB*2(可根据客户要求定制)
