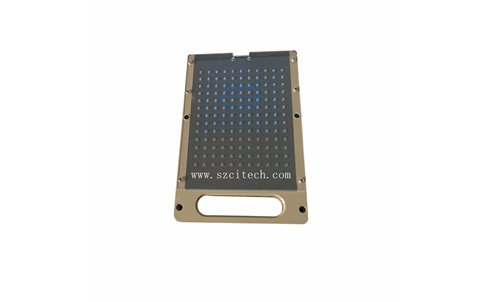

ST-AC001-3G天线耦合板

产品描述：

主要功能和适应范围：【广泛适用于手机、数据卡等无线通讯类产品天线耦合测试使用】

耦合板系列主要功能：

1.该耦合板应用无线通信耦合测试

2.EMI耦合测试

主要参数：

外形尺寸：(L) 212 x (W) 140 x (H) 16mm

耦合板材料(Material)： 铸铝(Aluminum)

表面颜色(Surface Color)：米黄

重量(Weight)： 约(Apron) 1 Kg

频率范围：80~2650MHz；

插入损耗：8~20dB；

驻波比：小于1：1.7；

接口类型：SMA(f)；

Antenna coupler ST-AC001的感应区域为如图红色部位即耦合板蓝色坐标区域。

测试时需要针对不同的的手机调整手机的在耦合天线上的放置位置找寻最佳位置并设定为该款手机的测试位置进行测试。

【不同型号的手机天线位置不同---有前置和后置天线之分，原则上是天线位置对准蓝色坐标区域慢慢在此区域移动观察仪器上的功率值从而找到最佳位置。另不同型号和品牌的手机天线性能也有差距，需要针对性设置对应的补偿值，调试好后固定测试即可测试即可】
